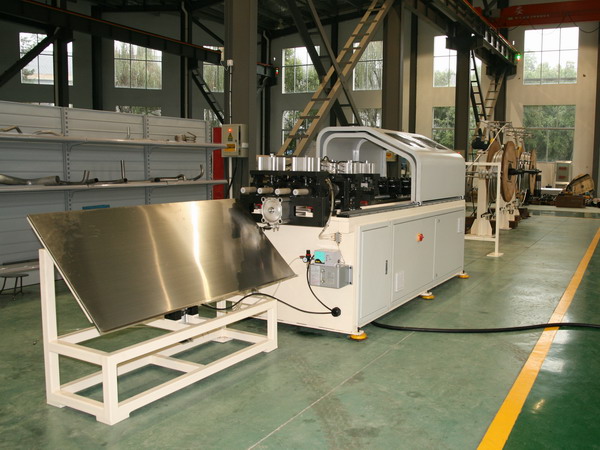

盘管校直切割机
    • 基本介绍
    • 产品参数

    本盘管校直切割机主要用于铜管和铝管的开卷、校直、切断加工,可以将整卷的原材料装上切割机的料架,由机器全自动进行加工完成。切割长度可通过人机界面输入设定;可选同时切割加工四种不同外径规格的管子。是空调制冷行业铝管、铜管等快速切割设备。

    1.本校直切割机是一种通过伺服电机驱动的盘管校直切割机,具备三工位校直切割功能和同时具备一工位直管自动送料和自动切割功能。

    2.采用触控式电脑屏幕和PLC可编程控制器实现设备动作的数字自动化控制。

    3.设计四个工位的自动松料盘和校直切割工位,一次可同时加工四种不同规格的材料。

    4.结构形式采用盘管手工上料,立面和平面两个方向校直和整圆系统,外滚刀切割铜管,自动完成铜管或铝管送料、校直、定尺切割、拉断、复位等校直切割盘管必须的动作。
    5.
    配置拉力自动放料装置,该装置用于支承盘管,单工位结构承载重量≤200Kg
    6.
    伺服电机驱动送料,一次送料最长1000mm,大于1000mm可多次送料完成。
    7.
    使送料长度精度达到小于±0.1mm
    8.
    送料长度可在触摸屏上直接设定,设备自动完成。
    9.
    采用外滚刀加托轮的铜管切割装置,最小切割的长度≤80mm
    10.
    送料方式可设定为一次或多次,能够使送料长度不受设备长度限制。
    11.
    本机器直管切割功能是一种伺服电机驱动送料的半自动数控直管切割机工位。
    12.
    能实现人工上料后机器全自动完成送料、定长、切割加工一根材料的全部切割。
    13.
    第二根材料需要人工将材料装到夹具中。

    14.
    采用触控式电脑屏幕和PLC可编程控制器,实现设备送料长度的数字自动化控制。
    15.
    主要用于切割铜、铝等有色金属和非金属管材。
