1.产品概述
金属管件的弯制加工,管件的几何精度主要来自弯曲加工设备,金马逊为了实现高精度弯管加工,经过多的努力,成功开发了智能型数控弯管机系列产品。该智能型系列数控弯管机涵盖φ6mm至φ457mm管材外径,一共有18种不同的型号。有全电动机型、多层模机型、左右弯机型等,可与三维测量机、机器人扫描仪等测量机、机器人实现联机通讯组合成生产线。智能型数控弯管机系列产品,该数控弯管机具备多轴伺服电机控制和多层模具结构设计功能。该智能型数控弯管机是利用先进的工业计算机和自主知识产权的数控弯管机专用软件技术,应用多轴伺服电机及伺服液压驱动的高端智能型数控弯管机,具备自动送料、自动转料、自动换模功能,能够自动读取三维图纸,具备自动编辑和修改工艺文件,具有自动修正反弹数据和自动修正延伸量等先进功能,与机器人配合的机器人弯管机能够自动上下料、自动检测管件、根据检测结果自动逆向修改工艺文件和加工程序的功能。该数控弯管机还具备自动诊断故障、三维管件显示和演示、虚拟仿真、三维干涉检测等先进的功能。是航空航天、汽车、机车、摩托车、船舶、石化、电力、天然气、核工业、锅炉、车辆、健身器材、体育用品等管件的冷弯曲加工首选设备。本系列机器的模具层数为1-9层。弯管加工设备有很多特殊的技术,我们非常希望您能够与我公司陈小姐联系,以便得到最佳的选择,移动电话187-6784-3119,QQ:1962394184,邮箱:sales3@king-mazon.com

2.主要特点
1. 该系列数控弯管机是一种应用工业计算机控制的高智能化和高自动化弯管设备,其弯曲工艺为拉弯或拉弯+推弯。
2. 可以同时安装多种不同弯曲半径的弯管模具,实现自动完成多个不同弯曲半径加工。
3. 采用人机界面对话式操作,全部参数资料均可通过触摸屏输入,并可进行可弯曲性判断。
4. 可通过服务器数据库的网络服务方式进行远距离故障诊断和省级维护功能。
5. 控制系统具有完善的干涉检查及自我保护功能,有干涉时报警信息提示操作者。
6. 干涉检查软件能够检查数控弯管机的多个关键部位的相互干涉性。
7. 设计有芯棒装置,在控制系统的操作界面可选择有芯或无芯弯曲。
8. 弯管数据可X、Y、Z三维坐标值直接输入,也可按Y、B、C实际加工值输入。
9. 具备程序镜像自动编辑功能。
10. 最大弯曲程序记忆容量和每组可编辑弯数不受限制。
11. 具有断电记忆功能,资料可永久保存。
12. 程序编辑完成保存后能直接保存或重命名另存为另一程序。
13. 可设定手动、半自动、全自动操作。
14. 送料方式有夹送、直送两种方式。
15. 试弯时可选用手动分解动作,观察干涉点,修改动作提高效率。
16. 送料、弯管、转管、换模等多轴均有多级速度选择。
17. 具有管件列表功能,可连接打印机将屏幕所显示的资料打印出来。
18. 每一弯可设定送料、退管、转管三轴同动或不同动,避免干涉点,以提高生产效率。
19. 数控弯管机的轮模干涉位置、导模干涉位置等均可设定,避免发生机器碰撞故障。
20. 当输入旋转角度为负值时,旋转轴可自动反向旋转。
21. 有芯棒自动注油润滑功能,可用软件选择启动或取消该功能。
22. 可直接用输入管件数据生成3D立体图,并能模拟管件成型过程,预视管件成形图形。




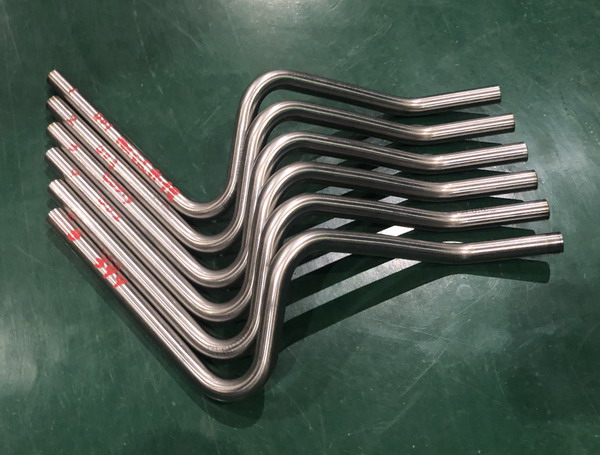

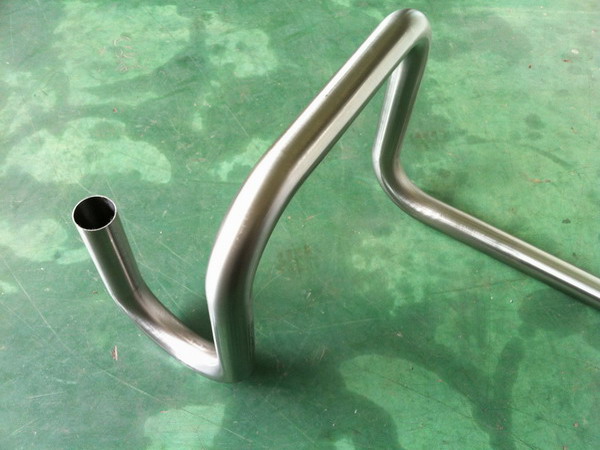

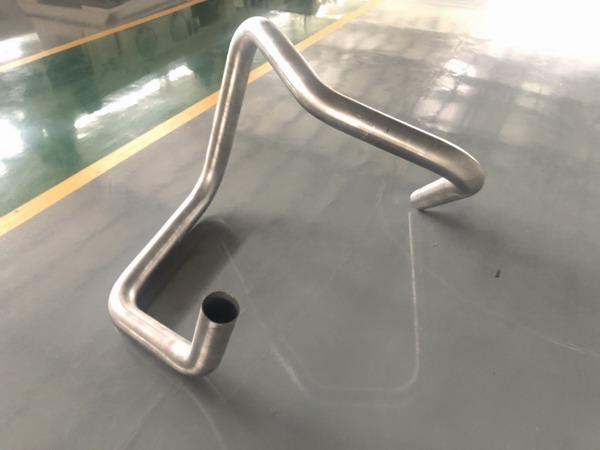

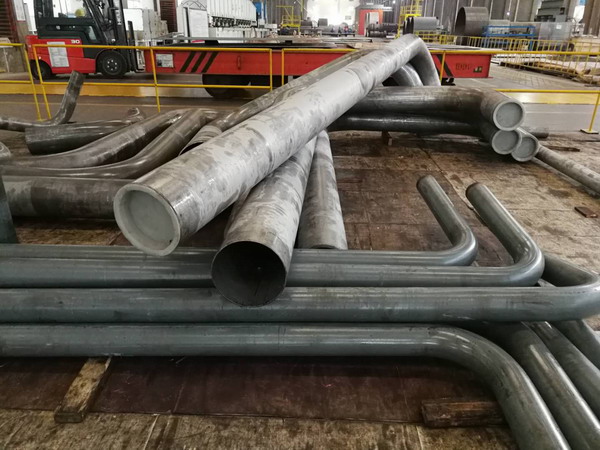

3.三维数据读取及三维数字测量逆向补偿功能
金马逊品牌数控弯管机可与 TubeInspect 及关节臂测量仪等测量设备实时通迅,并能与导管实际弯曲加工数据兼容,具备在线测量自动测量及逆向修正弯管工艺参数功能。可读取三维数模图(如.* CATPart、.*STP),自动转换成设备工作参数。具备弯曲回弹数据库计算补偿功能和根据测量仪测得实际值进行逆向补偿。具备与机器人实现通讯的接口,组建机器人全自动上下料料功能的生产线等功能。



1.概述
因弯管机选型存在很多技术问题,比如管子外径、壁厚、材质,还有弯曲半径?两弯之间直线段长度?椭圆度?减薄率?应力等。如有疑问,请随时与我公司商务人员陈小姐联系,联系信息如下:
区域经理:187-6784-3119 QQ:1962394184 邮箱:annie@king-mazon.com
区域经理:187-6781-1857 QQ:1097533391 邮箱:info@king-mazon.com
2.主要型号技术参数
项目名称 | 技术指标 | 技术指标 | 技术指标 | 技术指标 | 技术指标 |
项目 型号 | A15CNC | A25CNC | A38CNC | A50CNC | A63CNC |
不锈钢圆形管 | 15.8×0.5mm | 22.0×1.5mm | 38.1×1.5mm | 50.8×1.8mm | 65.0×2.0mm |
铝合金圆形管 | 15.8×3.0mm | 22.0×1.0mm | 38.1×3.0mm | 50.8×4.0mm | 65.0×4.5mm |
低碳钢方形管 | 8×2.0mm | 20×2.0mm | 25×2.0mm | 40×3.0mm | 50×3.5mm |
最大弯曲半径 | ≥80mm | ≥100mm | ≥180mm | ≥225mm | ≥300mm |
最小弯曲半径 | ≤1D | ≤1D | ≤1D | ≤1D | ≤1D |
弯曲角度 | 0~190° | 0~190° | 0~190° | 0~190° | 0~190° |
有效穿芯长度 | 1000/6000mm | 1200/6000mm | 1500/6000mm | 2000/6000mm | 2000/6000mm |
送料速度 | ≥1300 mm/sec | ≥1300 mm/sec | ≥1200 mm/sec | ≥1200 mm/sec | ≥900 mm/sec |
弯曲速度 | ≥200deg/sec | ≥200deg/sec | ≥180deg/sec | ≥110deg/sec | ≥100deg/sec |
转料速度 | ≥360 deg/sec | ≥360 deg/sec | ≥360 deg/sec | ≥270 deg/sec | ≥250 deg/sec |
送料精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
弯曲重复定位精度 | ±0.05° | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
转料精度 | ±0.05° | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
弯曲管子最大长度 | ≥2000mm | ≥2000mm | ≥2500mm | ≥3000mm | ≥3500mm |
项目名称 | 技术指标 | 技术指标 | 技术指标 | 技术指标 | 技术指标 |
项目 型号 | A75CNC | A100CNC | A114CNC | A130CNC | A150CNC |
不锈钢圆形管 | 76.2×2.0mm | 101.6×3.5mm | 114.3×4.0mm | 130×4.0mm | 152.4×4.5mm |
铝合金圆形管 | 76.2×5.0mm | 101.6×6.0mm | 114.3×7.0mm | 130×7.0mm | 152.4×8.0mm |
低碳钢方形管 | 60×5.0mm | 90×6.0mm | 100×6.0mm | 114.3×6.0mm | 130×6.0mm |
最大弯曲半径 | ≥280mm | ≥400mm | ≥480mm | ≥550mm | ≥700mm |
最小弯曲半径 | ≤1D | ≤1D | ≤1D | ≤1D | ≤1D |
弯曲角度 | 0~190° | 0~190° | 0~190° | 0~190° | 0~190° |
穿芯有效距离 | 2000/6000mm | 2000/6000mm | 2000/6000mm | 2000/6000mm | 2000/6000mm |
送料速度 | ≥800 mm/sec | ≥800 mm/sec | ≥700 mm/sec | ≥600 mm/sec | ≥500 mm/sec |
弯曲速度 | ≥90 deg/sec | ≥80 deg/sec | ≥60 deg/sec | ≥30 deg/sec | ≥20 deg/sec |
转料速度 | ≥250 deg/sec | ≥250 deg/sec | ≥240 deg/sec | ≥180 deg/sec | ≥180 deg/sec |
送料精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
弯曲重复定位精度 | ±0.05° | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
转料精度 | ±0.05° | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
弯曲管子最大长度 | ≥4000mm | ≥4500mm | ≥5000mm | ≥5500mm | ≥6000mm |
备注:弯曲半径、穿芯长度、多模层差等多项技术指标可根据用户需要更改,欢迎与我们联系。13905781127
