连续弯小半径导管弯管加工

基本介绍
产品参数

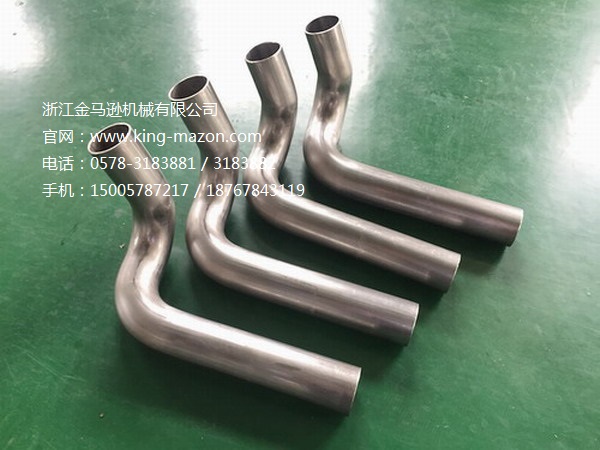

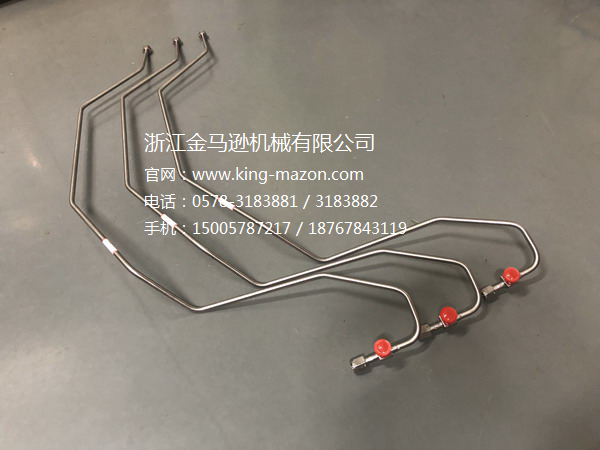

该管件两弯之间没有直线段，且弯曲半径小于1D，具备一定技术难度。金马逊公司凭借引进美国先进的金属导管塑性成形技术，与德国博格、英国爱迪生、意大利贝马等从2003年至今的10多年来，依托金马逊国家级博士后科研工作站等优势平台，能够很好地解决这个小半径连续弯曲技术难题，今天已经成为全球金属导管弯曲技术的领跑者之一。我们的导管/管件利用先进的计算机控制系统控制机器的动作，有效提高工程管件加工的质量和生产效率，节约了生产成本，为用户谋取福利。欢迎来电交流。谢谢！金马逊管件事业部吕经理（电话189-3041-0930）、胡先生（电话151-5789-9096）随时解答您的疑问。

1DR tube 2.JPG

1DR tube.JPG


金马逊同时提供装备和管件产品，金马逊装备具备有很多技术特征，能够满足客户更多的技术需求。具体内容参阅下文，随时欢迎您直接与我公司人员对接。

功能概况：

智能型数控弯管机系列产品，是目前弯管机产品的领跑者，该数控弯管机具备多轴伺服电机控制和多层模具结构设计功能。该智能型数控弯管机产品的技术图纸来自意大利GBEMA贝马公司设计，是利用工业计算机和数控弯管机专用软件技术，应用多轴伺服电机及伺服液压驱动的高端智能型数控弯管机，具备自动送料、自动转料、自动换模功能，能够自动读取图纸，具备自动编辑和修改工艺文件，具有自动修正反弹数据和自动修正延展数据等先进功能，与机器人配合的机器人弯管机能够自动上下料、自动检测管件、根据检测结果自动逆向修改工艺文件和加工程序的功能。该数控弯管机还具备自动诊断故障、三维管件显示和演示、管件虚拟加工仿真、三维干涉检测等先进的功能。是航空航天、汽车、机车、摩托车、船舶、石化、电力、天然气、核工业、锅炉、车辆、健身器材、体育用品等管件的冷弯曲加工首选设备。本系列机器的模具层数为1-9层。

结构组成：

该数控弯管机由机身、机头、转臂、送料小车、芯棒装置、辅推装置、换模装置、托料装置等组成。

装备特点：

1. 该数控弯管机是一种应用工业计算机控制的高智能化和高自动化弯管设备，其弯曲工艺为拉弯或拉弯+推弯。
2. 可以同时安装多种不同弯曲半径的弯管模具，实现自动完成多个不同弯曲半径加工。
3. 采用人机界面对话式操作，全部参数资料均可通过触摸屏输入，并可进行可弯曲性判断。
4. 可通过服务器数据库的网络服务方式进行远距离故障诊断和省级维护功能。
5. 控制系统具有完善的干涉检查及自我保护功能，有干涉时报警信息提示操作者。
6. 干涉检查软件能够检查数控弯管机的多个关键部位的相互干涉性。
7. 设计有芯棒装置，在控制系统的操作界面可选择有芯或无芯弯曲。
8. 弯管数据可X、Y、Z三维坐标值直接输入，也可按Y、B、C实际加工值输入。
9. 具备程序镜像自动编辑功能。
10. 最大弯曲程序记忆容量和每组可编辑弯数不受限制。
11. 具有断电记忆功能，资料可永久保存。
12. 程序编辑完成保存后能直接保存或重命名另存为另一程序。
13. 可设定手动、半自动、全自动操作。
14. 送料方式有夹送、直送两种方式。
15. 试弯时可选用手动分解动作，观察干涉点，修改动作提高效率。
16. 送料、弯管、转管、换模等多轴均有多级速度选择。
17. 具有管件列表功能，可连接打印机将屏幕所显示的资料打印出来。
18. 每一弯可设定送料、退管、转管三轴同动或不同动，避免干涉点，以提高生产效率。
19. 数控弯管机的轮模干涉位置、导模干涉位置等均可设定，避免发生机器碰撞故障。
20. 当输入旋转角度为负值时，旋转轴可自动反向旋转。
21. 有芯棒自动注油润滑功能，可用软件选择启动或取消该功能。
22. 可直接用输入管件数据生成3D立体图，并能模拟管件成型过程，预视管件成形图形。

规格	A15CNC	A25CNC	A38CNC	A50CNC	A63CNC	A75CNC	A89CNC	A100CNC	A120CNC
最大管径	19.05	25.4	38.1	50.8	63.5	76.2	88.9	101.6	114.3
最大壁厚	1.5	1.5	2	2.5	3	3	4	5	6
最大不锈钢	15.88	19.05	31.75	44.45	63.5	76.2	88.9	101.6	114.3
最大壁厚	1.5	1.5	1.5	2	1.5	1.5	2	2	2.5
最大方管	15	20	30	40	50	60	70	80	90
最大壁厚	1.5	1.5	1.5	2	2.5	3	3.5	4	5
最大圆棒	12	18	25	32	38	45	55	60	70
弯曲半径	100	100	160	200	270	280	350	400	500
穿芯距离	1200	1500	1900	2300	2800	3000	3300	3600	4000
弯曲角度	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190
多层模差	25	30	50	80	80	90	90	100	120
弯管速度	200	180	180	110	100	90	80	60	25
送料速度	1300	1300	1200	1200	900	800	800	700	600
转料速度	360	360	360	270	250	250	240	180	180
送料精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
转料精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
弯管精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
工作压力	14	14	14	14	17.5	17.5	17.5	17.5	17.5
马达功率	2.2	4	5.5	7.5	7.5	11	15	15	22
油箱容积	160	210	250	300	300	380	500	550	780
总重量	850	1000	1500	2000	2900	3500	4500	6500	8000
总长度	2400	3500	4000	4900	4900	5300	6000	6000	6500
总宽度	700	800	850	1050	1050	1300	1600	1900	2000
总高度	1300	1350	1400	1400	1500	1550	1550	1600	1650
工作高度	900	1015	1015	1100	1100	1150	1200	1200	1250

规格	A130CNC	A150CNC	A168CNC	A180CNC	A219CNC	A250CNC	A273CNC	A325CNC
最大管径	139.7	152.4	168.3	177.8	219.1	244.5	273	323.9
最大壁厚	7	8	10	12	14	15	15	20
最大不锈钢	139.7	152.4	168.3	177.8	219.1	244.5	273	323.9
最大壁厚	3	3.5	4	4.5	6	6.5	6.5	10
最大方管	110	120	130	160	200	220	240	260
最大壁厚	6	6.5	7	7	8	10	12	16
最大圆棒	80	90	110	120	130	145	160	230
弯曲半径	550	600	700	750	800	850	900	1100
穿芯距离	5000	5500	6000	6000	6000	6000	6000	6000
弯曲角度	0-190	0-190	0-190	0-190	0-190	0-190	0-190	0-190
多层模差	150	180	200	230	250	280	300	340
弯管速度	16	10	8	6	3	2.5	2	1.5
送料速度	500	400	400	300	250	100	100	80
转料速度	160	120	80	60	40	20	10	5
送料精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
转料精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
弯管精度	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
工作压力	17.5	17.5	17.5	17.5	25	25	25	25
马达功率	22	30	30	37	45	55	75	75
油箱容积	1000	1200	1400	1500	1700	2000	2000	3000
总重量	15000	18000	20000	33000	45000	55000	68000	98000
总长度	8500	9000	9500	11000	11500	12500	13000	16000
总宽度	2200	2400	2800	3200	3300	3900	4000	5200
总高度	1750	1800	1850	2200	2400	2800	3300	3600
工作高度	1350	1450	1500	1550	1600	1750	1800	2000
